当模块化UPS系统中的某一个功率模块发生故障,那么故障模块就需要及时退出系统,以减少该故障功率模块对模块化UPS系统的影响,进而保证输出电压稳定。
在模块化UPS的研发过程中,会进行各种单一故障测试,以保障UPS功率模块在发生单一故障时,才能保证模块化UPS系统的稳定运行。其中逆变IGBT短路单一故障对模块化UPS系统的输出稳定性提出了较大的挑战。
IGBT短路检测功能
针对上述问题,逆变电源加入了独有的IGBT短路检测功能电路,结合软件算法,能快速检测出IGBT短路状态,主动控制功率模块退出系统,从而保证模块化UPS系统在单一功率模块逆变IGBT短路故障发生时,能维持逆变供电,并且不需要切换到旁路供电模式,且间断时间小于10ms。

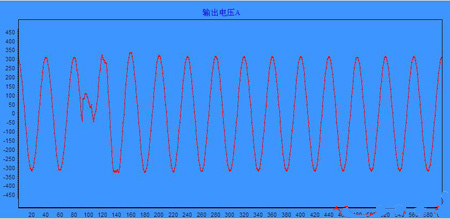

有2个功率模块的模块化UPS系统(具有IGBT短路检测功能)在逆变IGBT短路下的输出电压波形。
将具有IGBT短路检测功能的两个UPS模块插入UPS机柜,短路其中一个功率模块的逆变IGBT,使用功率模块的故障录播功能,功率模块在发生逆变IGBT短路时会自动保存逆变IGBT短路时刻前后的输出电压波形。该波形如下:
根据故障录波的波形来看,输出的间断时间为8ms。很大程度上降低了负载掉电的风险。
